6-11dB 40-60° WaveGuide anténa z plechovky

Párky Měla by stačit plechovka o průměru větším než asi 7,5cm. Na stránkách Plechovka a WaveGuide jsem našel nějaký vzorečky a tak jsem je sestavil do tabulek v OpenOffice waveguide.sxc a kdo má zájem, je tu i export do waveguide.xls

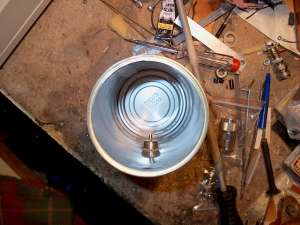

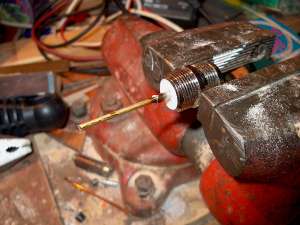

A funguje to! Díru pro konektor jsem udělal asi 6,5cm ode dna a na anténku jsem použil zbytek 2mm svářecího mosazného drátu zastřiženého na takovou délku, aby celek, který trčí z konektoru, měl asi 2,6cm. Mozazný drát je dlouhý 20mm a společně s 6mm kolíčkem na N-kovém konektoru tedy má 26mm. Když se konektor zastrčí do plechovky jen na kousíček, tak je vše tak, jak má být. Já mám ale konektor zastrčený celým závitem, ale i přes to je to na krátkou vzdálenost použitelné. Ideální by bylo z venku na plechovku naletovat matku od konektoru.

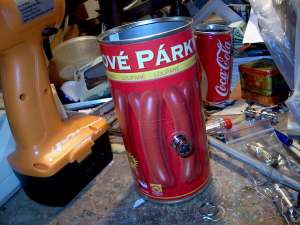

Plechovku jsem otevřel, vyjedl, vymyl a provrtal. Nic víc. Asi by bylo dobré ještě zastřihnout okraj na vstupu plechovky a pohrát si s délkou anténky. Snad jindy.
Waveguide anténa 03428 Waveguide anténa 03429 Waveguide anténa 03430 Waveguide anténa 03432

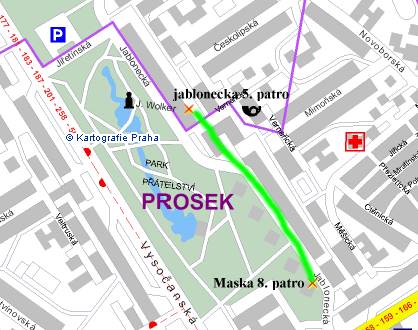

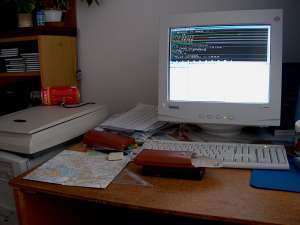

Spoj jablonecka <> maska V pátek 1.11.2002 jsem uskutečnil historicky první spojení s někým jiným. Z mého nódu jablonecka do nódu Maska. FTP nějak zlobilo, ale scp nezklamalo a přenesl jsem 5734kiB soubor za 11 sekund což dělá 521kiB/s. Potom při přenosu 28098kiB souboru jsem zkoušel zatlumovat anténu a tak snižovat rychlost a tak to trvalo 111 sekund což dělá 253kiB/s. U mě jel linux s hostap klientem a xi626 s plechovkovou anténou a na druhé straně u Masky hardwarové AP s všesměrovkou. Antény na sebe přímo neviděly a jelo se odrazem o panelák.
