Potřeboval jsem zobrazit výstup ze snímacího čipu na obyčejné černobílé televizi.
Je to odzkoušené zatím jen na typu Merkur, ale snad s jinými nebudou problémy.

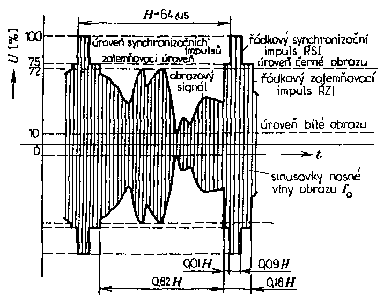

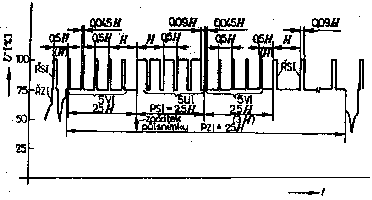

Popis televizního signálu mám v jedné učebnici ještě z průmky a z ní jsou i
následující obrázky.

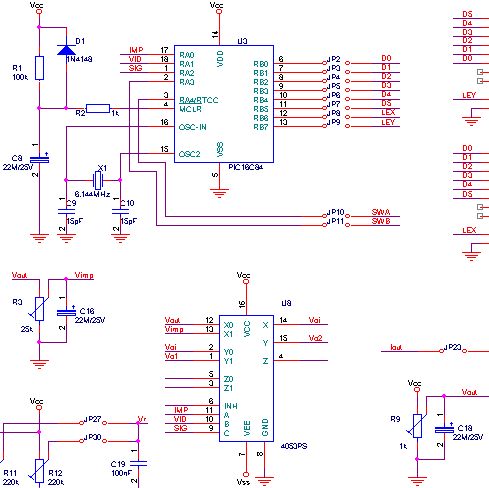

Na dalším obrázku je detail zapojení kolem generátoru videosignálu. Princip
je v připínání jednotlivých napěťových úrovní na výstup Vo2 pomocí
obvodu 4053 řízeného procesorem PIC16C84.
Úrovně jsou jen dvě Vout a Vimp a pak se na výstup pouští zesílený
signál ze snímače Vo1.
| úroveň | popis | rozsah |
|---|---|---|
| Vout | referenční výstupní úroveň - odpovídá černé | nastavitelná pomocí trimru R9 0 .. 5V |
| Vimp | napětí pro synchronizační impulzy | nastavitelná pomocí trimru R3 0 .. Vout |
| Vo1 | zesílený signál ze snímače | >= Vout |

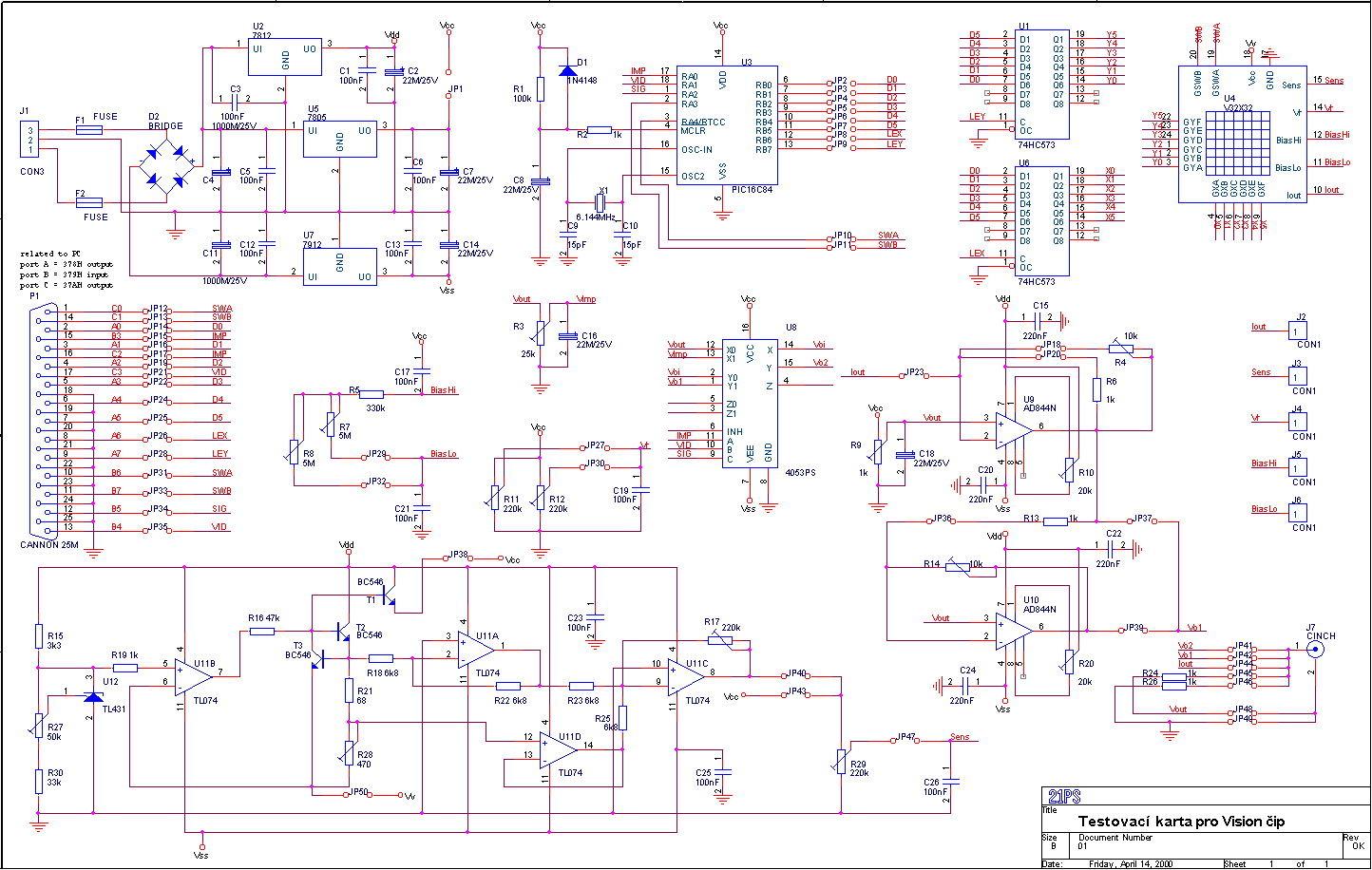

Je možné si stáhnout celé schéma (50k) testovací desky. Pokud někdo má zájem, tak je tu i dokumentace (27k) v OrCADu pro Window$ a zdroják (3k) pro PIC16C84.
|
|
|
